特长
MAG5100W是适合于测量上下水道、排水、灌溉用水、工业用水、空调循环水、冷水等的廉价型。“法拉第电磁感应定律”是指，导电物体在磁场中移动时，物体内会产生电动势。将其作为电磁流量计的测量原理时，请考虑使用导电液体而不是感应物体，并安装电极以将产生的电动势提取到外部。

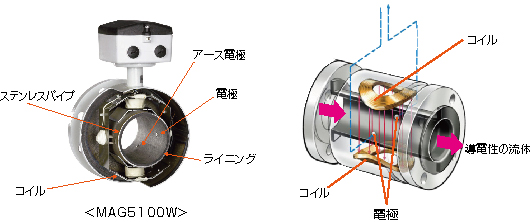

如图所示，平均流速v（m/s）与电动势es（V）的关系如下。
es = k・B・ｄ・ｖ（ V）・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・①
ｋ ： 定数
B ： 磁束密度
d ： 内径（电极间距离）
平均流速v（m/s）与流量Q（m3/s）之间的关系
流量Q（ m3/ s ）＝ 测定断面积（ m2 ）× 平均流速ｖ（ m/s ）・・・・・・・・②
流量Q ＝π・ｄ2 / 4・v ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・③
根据①、③的公式
es ＝ 4 kB /π・ｄ・Q（ V ） ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・④
因此，可以获得与流量Q（m3 / s）成比例的电动势es（V）。
